 3M 漏液檢知器LLD 24014系列

3M Water Leak Detector LLD 24014-A  LLD 24014-B

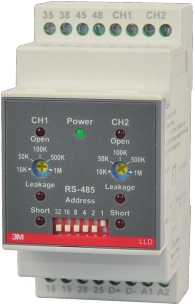

LLD 24014-A

漏水感知器

LLD 24014-A

開路偵測

電源電壓

12-48 VDC

偵測線()電壓

+/-2.5 VDC

内部訊號

數位訊號

輸出接點

2a/漏水及短路、2a/斷路

漏水警報/復歸時間

<5/ <3

現場偵測帶及信號線總長度

總長450M含信號線

偵測感度範圍

10K~1M  Q

調整偵測感度

漏水警報自動復歸

自動偵測斷線

(配合終端元件)

檢知帶短路指示

/短路

通訊介面

RS-485





LLD 24014-B

漏水感知器

LLD 24014-B

開路偵測

電源電壓

12-48 VDC

偵測線()電壓

+/-2.5 VDC

内部訊號

數位訊號

輸出接點

4a/漏水及短路

漏水警報/復歸時間

<5/ <3

現場偵測帶及信號線總長度

總長450M含信號線

偵測感度範圍

10K~1M  Q

調整偵測感度

漏水警報自動復歸

自動偵測斷線

檢知帶短路指示

/短路

通訊介面

RS-485



If you have question for this product, please contact us for more info.








漏水檢知器

WL-AD-2002-A

WL-AD-2002-B

WL-AD-2002-C

WR-TW-KO100

WR/NA

LLD 24014-A/B

交流(AC)電源輸入

110/220V

110/220V

110/220V

110/220V

110/220V

12-48 VDC

偵測線()電壓

脈衝波 9V

脈衝波 9V

脈衝波+5/-9V

AC19V以下

AC19V以下

+/-2.5 VDC

內部訊號

數位訊號

數位訊號

數位訊號

類比訊號

類比訊號

數位訊號

輸出接點

1C/漏水及短路
,1C/
斷路

1C/漏水及短路

1C/漏水

2C/漏水

1C/漏水

2a,2a / 4a

漏水警報/復歸時間

0.1/0.1

0.1/0.1

3/3

0.5/0.5

0.5/0.5

<5/ <3

現場偵測帶
及信號線總長度

350M

350M

350M

100M

150M

450M

偵測感度範圍調整

25k~560k ohm

25k~560k ohm

0~80M ohm

25k~1000k ohm

25k~450k ohm

10k~ 1M ohm

漏水警報自動復歸


(
往回調整1~2)


(
往回調整1~2)


(
往回調整1~2)


(
往回調整0)


(
往回調整2~3)

自動偵測斷線


(配合終端元件)


(配合終端元件)

有(配合終端元件)

偵測帶短路指示

/短路(1k ohm以下)

/短路(1k ohm以下)

/短路

偵測超純水2uS/cm


感度範圍約7~8


感度範圍約7~8


感度範圍約1~2





3M 漏水檢知器漏水偵測需搭配PF113A型11孔插座

漏水檢知帶 Sensor


注意事項:



1. 漏水檢知器主機  接檢知帶  有長度限制  過長會有誤動  且無法自動復歸  請在考量連線距離、控制機器之動作電壓範圍、電壓下降等因素後,適當地加以選擇。 ( Different detectors have different capability in length for sensor cable. Exceeding the maximum length will cause false alarm and inability to reset.)  Please check with us before you buy it.



2. B-3P S-1F/S-1FP Sensor Cable 續接或跳接時 請用0.75mm2以上之 抗干擾隔離網電線  建議1.25mm2 之雙芯隔離線 (Please use appreciate gauge for wiring the senor cables. 0.75mm2 or above shield cable recommended )



3. 漏液感測器之電路係採用弱電電路,因此在設置時,請勿與強電電路混雜接觸 儘可能避免與強電電路之電纜平行設置或交錯



4. 使用環境方面,請選擇溫度在-15 至45℃、濕度90%RH 以下之不會結露之場所



5. 請勿設置於會發生有毒氣體及震動之場所



6. 請定期(最少每年一次)檢查是否正常動作

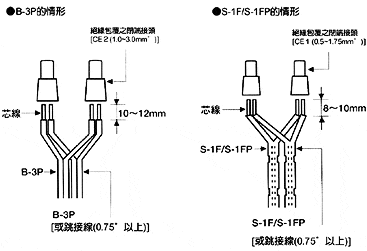

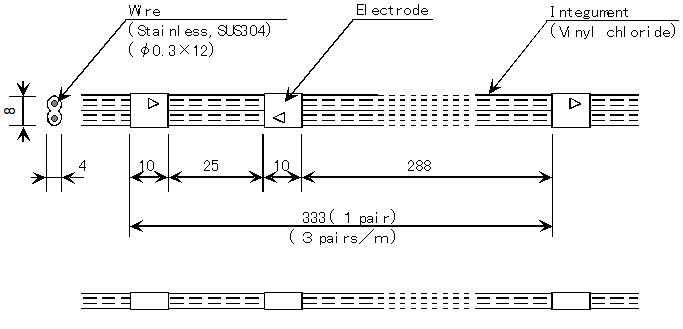

B-3P

規格:
‧ 外包覆:透明塑膠
‧ 符合UL規格VW-1(耐燃規格)
‧ 芯線:不鏽鋼ψ0.3mmx12條絞線
‧ 不鏽鋼:SUS 304
‧ 使用周圍溫度:-15℃~50℃
‧ 使用周圍溼度:90%RH以下

一般用途
‧ 外包覆為耐燃塑膠,使用絕緣材(compound)
‧ 即使沾到水或結露,只要擦拭就可恢復原狀。
‧ 不適用於當成配管支配線
‧ 亦適用於塵埃多、濕氣重之條件差的環境

貼片:SS-1、SS-5

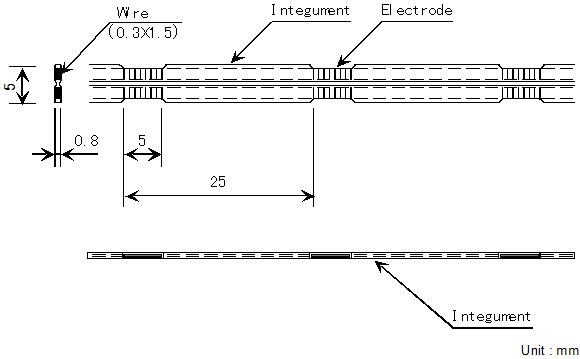

S-1F 3M  SUMITOMO

規格:
‧ 外包覆:透明氯化乙烯合成樹脂
‧ 符合UL規格VW-1(耐燃規格)
‧ 芯線:不鏽鋼ψ0.3mmx1.5mm平角線(平行2條)
‧ 不鏽鋼:SUS 304
‧ 使用周圍溫度:-15℃~50℃
‧ 使用周圍溼度:95%RH以下

高感度用途
‧ 外包覆為耐燃塑膠,使用絕緣材
‧ 即使沾到水或結露,只要擦拭就可恢復原狀。
‧ 不適用於當成配管支配線
‧ 用於較乾淨場所

貼片:SS-6



S-1FP

規格:
‧ 外包覆、材質
‧ Sensor線:不鏽鋼(SUS 304)
‧ 絕緣包覆:透明氯化乙烯合成樹脂(符合VW-1規格)
‧ 包覆網:白色聚酯樹脂線
‧ 使用周圍溫度:-15℃~50℃
‧ 使用周圍溼度:95%RH以下

用途特色:
‧ 配管專用
‧ 復原性特優。(只要用「未思」(材料名)擦拭即可)
‧ 要求高感度、比較乾淨的場所。舖設面具導電性的情形亦可

貼片:SS-1



PS-1R

規格:
‧ 線長度:1.5m
‧ 使用周圍溫度:-15℃~50℃
‧ 使用周圍溼度:95%RH以下
‧ 重量:70g
‧ 外盒:ABS樹脂(象牙色)

用途特色:
‧ 檢測綜合式住宅之用水系統之漏水,採用單點檢測式Sensor
‧ 部分機型可和住宅保全連結使用。
‧ 電路採用防水樹脂加工。
‧ 小型、輕量、容易施工。

貼片:SS-1

PS-1R內置斷線檢測終端電阻,支援漏液檢知器的傳感器斷線檢測功能  PS-1R使用注意事項



漏水檢知帶貼片 Cable Holder Adhesive Mount



SS-1 Cable Holder Adhesive Mount 貼片

規格:
貼片(不鏽鋼)
附壓克力材質之黏貼劑

規格方法、用途:
在檢測場所之乾淨、平滑處,將外膜剝開後使用。

  SS-5 Cable Holder Adhesive Mount 貼片

規格:
硬質氯化乙烯合成樹脂
附壓克力材質之黏貼劑

規格方法、用途:
在塗布樹脂的地板、P磁磚地板等可以腳踏的地板上,剝開外膜後使用。

  SS-6 Cable Holder Adhesive Mount 貼片

規格:
ABS樹脂
附雙面黏接劑

規格方法、用途:
檢測帶S-1F型專用在檢測場所之乾淨、平滑處,將外膜剝開後使用。







(注意)
*將S-1FP Sensor裝設於配管時,請用固定帶將之固定好。

*安裝場所為混凝土等表面粗糙難以用貼片固定的情形時,請再貼片的黏接面上塗上下列之黏接劑來使之固定:
1. 合成樹脂類黏接劑。
2. 合成橡膠類黏接劑(但耐特立(音譯)橡膠類除外)。

(例)依照用途,可使用6004、6225、6425(住友3M出品)、Bond G17(小西出品)
但千萬勿使用醋酸塑膠類製品
